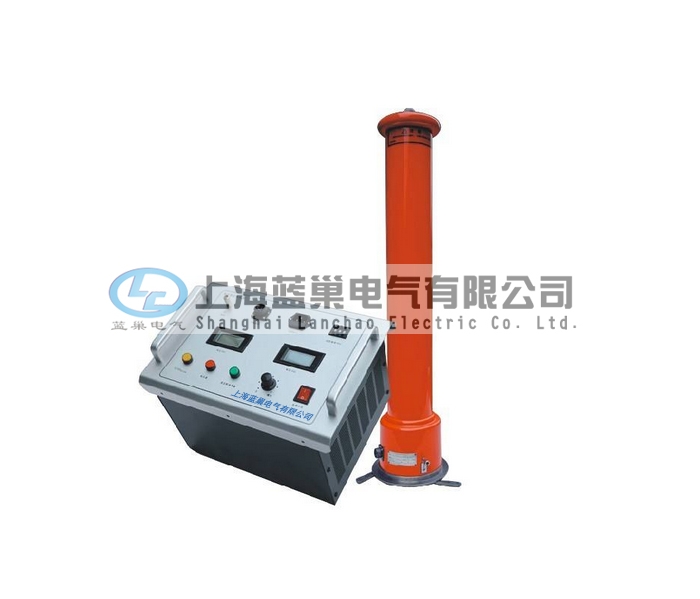

ZGF-300KV/2mA直流高壓泄漏測試儀

2017/7/1 16:01:12 點擊量：132 標簽：zlgyfsq

執行標準：
IEC 60-1： 1989 高電壓試驗技術 第一部分：一般試驗要求
GB/T 16927.1-1997 高電壓試驗技術 第一部分：一般試驗要求
IEC 60-1： 1994 高電壓試驗技術 第二部分：測量系統
GB/T 16927.1-1997 高電壓試驗技術 第二部分：測量系統
DL 474.2-92 現場絕緣實驗實施導則 直流高電壓試驗
ZBF 24002 現場直流和交流耐壓試驗電壓測量裝置的使用導則

儀器簡介：
      ZGF-300KV/2mA直流高壓泄漏測試儀是根據中國行業標準ZBF 24003-90《便攜式直流高壓發生器通用技術條件》的要求，新研究、設計、制造的，是新時代的科技產品——智能直流高壓發生器，是適用于電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗，是新世紀理想的換代產品。

本智能直流高壓發生器采用大屏幕的LCD顯示器，首創智能接地不良保護及報警功能（接地不良不能升壓），測壓回路斷線保護（電壓測量回路斷線儀器不能升壓），急停按鈕，大大提高了操作人員在作業過程中安全性。智能直流高壓發生器具有多種保護功能，如：低壓過流、低壓過壓、高壓過流、高壓過壓、零位保護、不接地保護等。故障取樣采用專用的傳感器，動作時間為納秒級，光隔離元件也為納秒級，動作時間一般在10微秒可完全關斷直流主回路。推動信號快速關斷保護在輸出端采用專用傳感器取樣，反應時間為納秒級，通過納秒級的光隔離元件和納秒級的模擬開關，全過程在2微秒內將功放電路的推動信號切斷，保證在輸出短路的情況下不損壞功率器件。

產品特點：
1.體積更小、重量更輕、更美觀、更可靠、操作簡便、功能齊全，便于野外使用，是新世紀理想的可靠產品。
2.采用先進技術、工藝制造，率先應用新的PUM智能脈寬調制技術、脈沖串邏輯陣列調制，采用大功率IGBT器件，利用智能技術提智能率，頻率高達40kHz，從而使輸出高壓穩定度更高，波紋系數更小。
3.首家采用計算機控制技術，在大屏幕的LCD顯示器上顯示輸出直流高壓電壓、電流、過壓整定、計時、接地及各種保護信息。
4.首創智能接地不良保護及報警功能（接地不良不能升壓），測壓回路斷線保護（高壓測量回路斷線儀器不能升壓），急停按鈕，大大提高了操作人員在作業過程中安全性。在特殊情況下還可解除接地不良保護報警功能（如采用發電機5.作為電源或現場接地不良但仍可試驗的情況下。）精度高、測量準確。電壓、電流表均為數字顯示，電壓分辨率為0.1kV，電流分辨率為0.1uA，控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器，接線簡單。6.儀器具有高、低壓端測量泄漏電流，高壓端采用圓形屏蔽數字表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用。
7.電壓調節穩定度高，全量程平滑調壓，輸出電壓調節采用進口單個多圈電位器，升壓過程平穩，調節精度高，并設計有粗調和細調功能。電壓調節精度優于0.1%，電壓、電流測量誤差小于1.0%，脈動因數優于0.5%。
8.增設了高精度75%VDC-1mA的功能，做氧化鋅避雷器測量帶來極大的方便。輕輕一按無須計算。本儀器控制箱上有75%的電壓功能鍵，在做避雷器試驗時，當電流升到1000uA時、就打開0.75的按鈕，這時電壓表、電流表所顯示的值9.就是75%的數據，做完后應立即將升壓的旋鈕回到零位上，同時將細調電壓旋鈕回到零位上，并應立即按綠色按鈕，切斷高壓并關閉電源開關。再做其它的試驗。
10.倍壓筒可分節結構，現場使用，靈活方便，一機多用，經濟實惠。
11.倍壓筒體用德國技術研制；中頻變壓器經有關專家特殊設計，體積小、容量大。倍壓筒體底座內藏△—Y撐腳，即使用時展成Y形，支撐穩定方便，裝箱時縮成△形，藏在底座內。

產品規格型號：
